Quy Trình Thi Công Barie Tự Động Chuẩn Kỹ Thuật Đảm Bảo An Toàn

Trong hệ thống kiểm soát an ninh hiện đại, cổng barrier đóng vai trò như “người gác cổng” không thể thiếu tại các tòa nhà, bãi xe, khu công nghiệp hay cơ quan hành chính. Tuy nhiên, một bộ barrier dù đắt tiền đến đâu, nếu thi công sai kỹ thuật, cũng sẽ nhanh chóng gặp sự cố, gây lãng phí và phiền toái.

Là đơn vị có thâm niên trong ngành, IDSUN hiểu rằng mỗi công trình đều có những đặc thù riêng. Bài viết này sẽ chia sẻ tường tận những kinh nghiệm thực chiến, từ khâu chuẩn bị đến khi nghiệm thu lắp đặt hệ thống kiểm soát xe, giúp bạn có cái nhìn toàn diện và chính xác nhất.

Tại sao phải thi công lắp đặt Barrier đúng kỹ thuật?

Việc tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật không chỉ đơn thuần là làm cho thiết bị hoạt động được, mà còn mang lại những giá trị cốt lõi dài hạn:

• Đảm bảo an toàn tuyệt đối: Một hệ thống được lắp đặt chuẩn sẽ loại bỏ nguy cơ tay cần va đập vào người hoặc phương tiện, hệ thống cảm biến hoạt động nhạy bén để đảo chiều khi gặp vật cản.
• Tối ưu hóa tuổi thọ thiết bị: Cân bằng lò xo đúng cách và gia cố nền móng chắc chắn giúp động cơ không bị rung lắc, giảm tải trọng lên hộp số, từ đó kéo dài tuổi thọ vận hành lên tới hàng triệu chu kỳ.
• Hoạt động ổn định, êm ái: Việc đi dây và đấu nối chuẩn giúp hệ thống tránh được các hiện tượng nhiễu tín hiệu, chập chờn, đặc biệt là trong môi trường công nghiệp nhiều từ trường.
• Thẩm mỹ công trình: Quy hoạch đường dây ngầm và vị trí đặt trụ hợp lý giúp không gian cổng ra vào trở nên chuyên nghiệp, hiện đại hơn.

Công tác chuẩn bị và khảo sát trước khi lắp đặt barie

Một sự chuẩn bị kỹ lưỡng là chìa khóa để quy trình lắp đặt diễn ra nhanh chóng, suôn sẻ và giảm thiểu tối đa các rủi ro phát sinh tại công trường. Trước khi bắt tay vào việc, đội ngũ kỹ thuật cần thực hiện biện pháp thi công barrier một cách bài bản.

Khảo sát mặt bằng và chuẩn bị bản vẽ kỹ thuật

Bước đầu tiên là phải khảo sát địa hình. Chúng ta cần xác định rõ vị trí đặt trụ barrier nằm trên nền bê tông cốt thép hay nền đất. Khoảng cách từ vị trí lắp đặt đến phòng bảo vệ là bao xa để tính toán phương án đi dây.

Đặc biệt, việc chuẩn bị bản vẽ kỹ thuật là bắt buộc. Bản vẽ cần thể hiện chi tiết:

• Sơ đồ đi dây: Đường đi của dây nguồn, dây tín hiệu, vị trí các hố ga thăm cáp.
• Vị trí hố móng: Kích thước chi tiết của hố móng trụ barrier và các trụ đỡ tay cần (nếu có).
• Thiết kế đảo bê tông: Vị trí và kích thước của đảo bê tông để bảo vệ thiết bị và phân làn giao thông.

Chuẩn bị dụng cụ và vật tư

Để đảm bảo tiến độ và chất lượng thi công, đội ngũ kỹ thuật cần trang bị đầy đủ các thiết bị chuyên dụng và vật tư tiêu chuẩn. Việc thiếu sót dụng cụ không chỉ làm gián đoạn công việc mà còn ảnh hưởng đến tính thẩm mỹ của sản phẩm sau khi hoàn thiện.

Dụng cụ thi công chuyên dụng

• Máy khoan bê tông: Kèm các mũi khoan kích thước phi 14, 16, 20 để bắt bu lông nở.
• Máy cắt cầm tay: Dùng để cắt bê tông tạo rãnh chôn dây vòng từ (vòng cảm ứng từ) hoặc cắt gạch, đá.
• Bộ dụng cụ cầm tay: Búa, cờ lê (các cỡ 17, 19, 21), bộ lục giác, tua vít, kìm bấm cos, thước dây (5m – 20m), thước thủy (nivo) để cân bằng trụ.
• Thiết bị đo điện: Đồng hồ vạn năng để kiểm tra nguồn và thông mạch tín hiệu.
• Đồ bảo hộ lao động: Mũ bảo hộ, giày, găng tay, kính mắt và áo phản quang (nếu làm việc ngoài đường).

Vật tư lắp đặt

• Dây điện nguồn: Sử dụng dây cáp chính hãng (Trần Phú, Cadivi…) loại 2×2.5mm hoặc 3×2.5mm để đảm bảo cấp nguồn ổn định.
• Dây tín hiệu: Dây 4 lõi hoặc 8 lõi có lớp chống nhiễu để kết nối nút nhấn, cảm biến.
• Ống bảo vệ dây: Ống gen ruột gà lõi thép hoặc ống nhựa cứng PVC chịu lực để đi ngầm.
• Vật liệu xây dựng: Xi măng, cát, đá, gạch (nếu cần đổ móng mới hoặc xây đảo), keo đường (nhựa đường) để trám rãnh vòng từ.
• Phụ kiện khác: Băng keo điện, đầu cos, ốc vít, nở sắt.

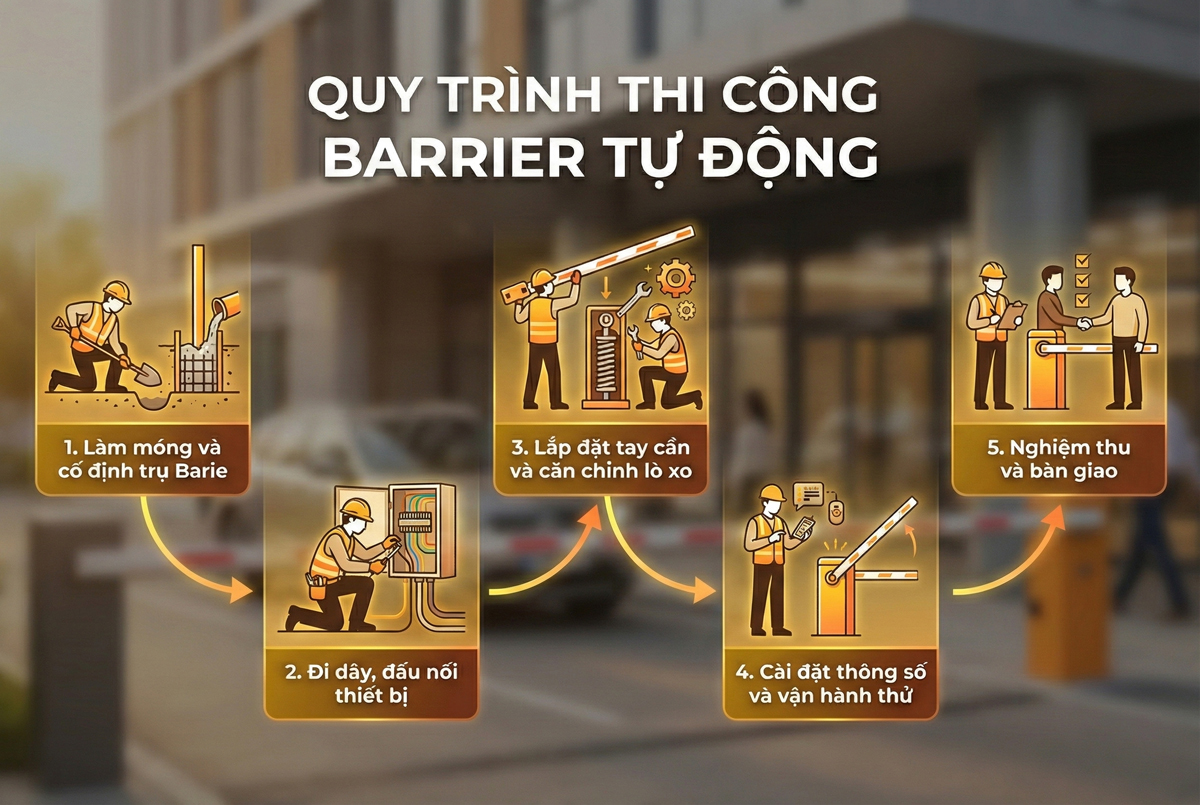

Quy trình thi công Barie chi tiết từng bước theo tiêu chuẩn IDSUN

Tùy thuộc vào từng dòng barrier (cần thẳng, cần gập, hàng rào) và yêu cầu đặc thù của công trình, quy trình thi công có thể thay đổi linh hoạt. Tuy nhiên, về cơ bản sẽ bao gồm các bước chuẩn sau đây để đảm bảo chất lượng cao nhất:

Bước 1: Làm móng và cố định trụ Barie

Đây là bước nền tảng quyết định độ vững chãi của thiết bị. Một trụ barrier bị rung lắc khi vận hành sẽ nhanh chóng làm hỏng hộp số và gây mất an toàn. Do đó, việc gia cố nền móng cần được thực hiện cẩn trọng, đảm bảo khả năng chịu lực tác động liên tục.

• Xử lý nền móng:
  • Đối với nền bê tông có sẵn: Kiểm tra độ dày bê tông. Nếu độ dày đạt trên 15cm và đủ cứng, có thể tiến hành lấy dấu và khoan bắt bu lông nở trực tiếp.
  • Đối với nền đất hoặc gạch yếu: Bắt buộc phải đào và đổ hố móng bê tông. Kích thước hố móng tiêu chuẩn thường là 400x400x500mm (Dài x Rộng x Sâu). Sơ đồ đổ bê tông gờ giảm tốc và đảo barrier cần được thiết kế sao cho vị trí đặt barrier cao hơn mặt đường khoảng 5-10cm (tạo thành đảo bê tông) để tránh ngập nước vào chân đế và bảo vệ trụ khỏi va chạm xe cộ.
• Gia cố chân đế: Sau khi bê tông chết (đạt độ cứng tiêu chuẩn sau khoảng 24h), tiến hành đặt trụ barrier vào vị trí. Sử dụng thước thủy (nivo) để căn chỉnh trụ đứng thẳng tuyệt đối, không nghiêng ngả. Siết chặt 4 bu lông đế bằng cờ lê lực để đảm bảo độ chắc chắn.

Bước 2: Đi dây, đấu nối và tích hợp thiết bị an toàn

Hệ thống dây dẫn đóng vai trò như mạch máu và hệ thần kinh của barrier. Việc đi dây không chỉ cần đúng kỹ thuật điện để đảm bảo an toàn cháy nổ mà còn phải được quy hoạch gọn gàng, khoa học để thuận tiện cho việc bảo trì, sửa chữa sau này.

• Đi dây hệ thống:
  • Toàn bộ dây nguồn 220VAC và dây tín hiệu điều khiển (nút nhấn bàn, đầu đọc thẻ, dây kết nối RS485) phải được luồn trong ống gen bảo vệ chuyên dụng (ống cứng hoặc ruột gà lõi thép).
  • Tuyệt đối tách biệt đường ống dây điện động lực và dây tín hiệu (khoảng cách tối thiểu 15-20cm) để tránh hiện tượng nhiễu xung làm barrier hoạt động sai lệch.
• Tích hợp Vòng từ cảm ứng:
  • Đây là thiết bị an toàn quan trọng giúp phát hiện xe. Lưu ý khi chôn cảm biến vòng từ: Cắt rãnh trên nền bê tông rộng 3-5mm, sâu 3-5cm theo hình chữ nhật hoặc bát giác.
  • Dây vòng từ là loại dây đơn mềm, chống nước tốt (tiết diện 0.75-1.5mm2). Quấn chặt tay từ 3-5 vòng tùy chu vi vòng cắt. Dây dẫn về tủ điều khiển phải được xoắn tít (tối thiểu 20 vòng/mét) để triệt tiêu nhiễu.
  • Sau khi đặt dây, chèn xốp cố định và trám kín rãnh bằng keo đường chuyên dụng (nhựa đường nấu chảy) hoặc xi măng để bảo vệ tuyệt đối khỏi nước và ngoại lực.
• Lắp đặt Cảm biến quang:
  • Xác định vị trí lắp đặt hai mắt thu-phát sao cho thẳng hàng nhau qua làn đường, chiều cao khoảng 50-60cm so với mặt đất.
  • Đấu nối dây tín hiệu về mạch điều khiển trung tâm theo sơ đồ thường đóng (NC) hoặc thường mở (NO) tùy theo loại mạch.

Bước 3: Lắp đặt tay cần và căn chỉnh lò xo cân bằng

Cân bằng lò xo là kỹ thuật quan trọng nhất của người thợ lắp đặt barrier. Lò xo đóng vai trò trợ lực, giúp động cơ nâng cần nhẹ nhàng. Nếu bỏ qua bước này hoặc căn chỉnh sai, động cơ sẽ phải làm việc quá tải, dẫn đến nóng máy, gãy trục hoặc giảm tuổi thọ nghiêm trọng.

• Lắp đặt tay cần: Đưa thanh chắn vào ngàm giữ, siết ốc định vị nhưng chưa siết chặt hoàn toàn. Điều chỉnh để thanh chắn nằm thẳng hàng, vuông góc với trụ khi đóng.
• Căn chỉnh lò xo: Để đảm bảo động cơ hoạt động bền bỉ, kỹ thuật viên cần chuyển barrier sang chế độ thủ công bằng cách mở khóa cơ, sau đó đưa tay cần về vị trí nghiêng 45 độ và thả tay ra. Nếu tay cần giữ nguyên vị trí hoặc trôi nhẹ nghĩa là lò xo đã đạt trạng thái cân bằng chuẩn. Ngược lại, nếu tay cần rơi nhanh xuống chứng tỏ lò xo đang yếu (quá nặng), cần tăng lực căng; hoặc nếu tay cần bật mạnh lên thì lò xo đang quá căng (quá nhẹ), cần giảm lực căng ngay lập tức. Đặc biệt lưu ý, trường hợp phải cắt bớt tay cần cho phù hợp với không gian lắp đặt, bắt buộc phải căn chỉnh lại lực lò xo tương ứng để tránh làm hỏng hộp số và động cơ.

Bước 4: Cài đặt thông số và Vận hành thử nghiệm

Sau khi phần cứng đã hoàn thiện, kỹ thuật viên sẽ tiến hành “thổi hồn” cho thiết bị thông qua việc lập trình trên bo mạch điều khiển. Các thông số cần được thiết lập chính xác để barrier hoạt động mượt mà, đúng nhu cầu sử dụng thực tế tại công trình.

• Cài đặt hành trình: Xác định điểm dừng giới hạn trên (khi mở hết) và điểm dừng giới hạn dưới (khi đóng hết) sao cho thanh chắn nằm ngang và thẳng đứng chuẩn xác.
• Cài đặt tốc độ: Tùy chỉnh tốc độ đóng/mở phù hợp. Ví dụ: Với làn xe máy cần tốc độ nhanh (1.5s – 3s), làn ô tô có thể chậm hơn (3s – 6s) để đảm bảo an toàn.
• Cài đặt tự động đóng: Thiết lập thời gian tự động hạ cần sau khi xe đi qua (thường kết hợp với vòng từ).
• Vận hành thử nghiệm: Sau khi hoàn tất cài đặt, hãy cho barrier vận hành đóng mở liên tục từ 10 đến 20 lần để kiểm tra độ êm ái và tính ổn định của hành trình. Đồng thời, kỹ thuật viên cần kiểm tra kỹ các tính năng an toàn bằng cách chắn thử tia cảm biến quang hoặc đặt vật sắt lên vòng từ để xác nhận barrier có tự động đảo chiều hoặc mở lên khi gặp vật cản hay không. Cuối cùng, đừng quên kiểm tra chức năng mở khẩn cấp bằng khóa cơ để đảm bảo hệ thống vẫn có thể vận hành thủ công dễ dàng khi xảy ra sự cố mất điện.

Bước 5: Nghiệm thu và bàn giao hệ thống

Quy trình nghiệm thu là bước cuối cùng để xác nhận chất lượng công trình trước khi chuyển giao cho chủ đầu tư. Đây là lúc kiểm tra lại toàn bộ các hạng mục từ thẩm mỹ, độ an toàn đến tính ổn định của hệ thống, đảm bảo khách hàng nắm rõ cách vận hành.

• Vệ sinh sạch sẽ toàn bộ thiết bị và khu vực thi công.
• Hướng dẫn vận hành chi tiết cho bảo vệ/quản lý: Cách sử dụng điều khiển từ xa, nút nhấn bàn, cách mở khóa cơ khi mất điện.
• Ký biên bản nghiệm thu, bàn giao phiếu bảo hành và các tài liệu kỹ thuật liên quan.

Báo giá thi công lắp đặt Barrier tự động 2026

IDSUN cam kết minh bạch về chi phí, cung cấp giải pháp tối ưu tài chính cho từng nhóm khách hàng. Dưới đây là bảng báo giá barie tự động chi tiết cho năm 2026:

Chi phí thiết bị

Mức giá dưới đây đã bao gồm thân máy, tay cần, 02 điều khiển từ xa và các phụ kiện lắp đặt cơ bản.

• Phân khúc Phổ thông (Trung Quốc – Đài Loan): Ở phân khúc này, IDSUN phân phối các dòng barrier từ các thương hiệu uy tín như Wonsun, Bisen và ZKTeco với mức giá dao động từ 14.500.000 VNĐ đến 22.000.000 VNĐ/bộ. Đây là lựa chọn lý tưởng cho bãi xe máy, cổng cơ quan, khu công nghiệp hoặc chung cư tầm trung nhờ đặc điểm động cơ bền bỉ, linh kiện dễ thay thế và tốc độ đóng mở đa dạng từ 1.5s đến 6s.
• Phân khúc Cao cấp (Châu Âu – G7): Đối với phân khúc cao cấp, chúng tôi cung cấp các sản phẩm nhập khẩu chính hãng từ các thương hiệu danh tiếng như Came (Ý), Ditec (Ý), Tau (Ý) hay Magnet (Malaysia) với khoảng giá từ 35.000.000 VNĐ đến 85.000.000 VNĐ/bộ. Các dòng này nổi bật với thiết kế sang trọng, tinh tế, khả năng vận hành cực êm ái và đáp ứng tần suất đóng mở lớn, hoàn toàn phù hợp cho các tòa nhà hạng A, trạm thu phí hay khu nghỉ dưỡng cao cấp.

Chi phí nhân công lắp đặt

Giá dưới đây chỉ tính với trường hợp có sẵn móng và chưa tính chi phí nhân công di chuyển. Trường hợp phải xây bệ hoặc đổ móng mới vui lòng liên hệ trực tiếp để được khảo sát báo giá.

Bảng giá Phụ kiện Barrier (Tùy chọn thêm)

Để hệ thống hoạt động thông minh và an toàn hơn, Quý khách có thể tích hợp thêm các phụ kiện sau:

• Cảm biến an toàn: 500.000 – 1.200.000 VNĐ/bộ (Chống va đập khi có vật cản).
• Bộ cảm biến vòng từ: 1.500.000 – 2.500.000 VNĐ/bộ (Tự động phát hiện xe).
• Điều khiển từ xa (mua thêm): 250.000 – 500.000 VNĐ/cái.
• Nút nhấn bàn (có dây): 200.000 – 400.000 VNĐ/bộ.
• Đèn LED cảnh báo trên tay cần: 1.000.000 – 2.000.000 VNĐ/bộ.
• Biển báo Dừng/Chậm: 300.000 – 500.000 VNĐ/biển.

Lưu ý: Báo giá trên chỉ mang tính chất tham khảo và có thể thay đổi tùy thuộc vào vị trí địa lý, số lượng thiết bị và yêu cầu thực tế của công trình. Để nhận được báo giá lắp đặt barrier chính xác nhất, vui lòng liên hệ trực tiếp Hotline IDSUN.

Tại sao nên chọn dịch vụ lắp đặt và sản phẩm từ IDSUN?

Giữa hàng trăm đơn vị cung cấp trên thị trường, Công ty TNHH Thiết Bị Công Nghệ IDSUN tự hào khẳng định vị thế là đối tác tin cậy hàng đầu nhờ vào uy tín đã được kiểm chứng qua hàng loạt dự án trọng điểm quốc gia.

Hồ sơ năng lực vững mạnh với các dự án tiêu biểu

Không chỉ là lời nói, năng lực của IDSUN được minh chứng qua sự tin tưởng của các chủ đầu tư lớn:

• Sân bay Quốc tế Long Thành: Cung cấp và lắp đặt hệ thống Barrier tự động Malaysia kiểm soát phương tiện ra vào, đáp ứng tiêu chuẩn an ninh hàng không khắt khe.
• Mỏ than Khe Chàm III (Quảng Ninh): Triển khai hệ thống Barrier tự động Magnet BRT630 hoạt động bền bỉ trong môi trường bụi than và độ ẩm cao khắc nghiệt.
• Nhà máy Samsung (Thái Nguyên & Bắc Ninh): Đối tác cung cấp giải pháp kiểm soát an ninh cho các nhà máy công nghệ cao hàng đầu thế giới.
• Khu liên hợp gang thép Hòa Phát (Hải Dương): Lắp đặt hệ thống kiểm soát tải trọng lớn, tần suất hoạt động liên tục.
• Công an Đặc khu Vân Đồn: Tư vấn và lắp đặt hệ thống barrier đảm bảo an ninh cho khu vực hành chính quan trọng.

Cam kết chất lượng “Vàng”

• Sản phẩm chính hãng 100%: IDSUN là nhà phân phối ủy quyền trực tiếp của Wonsun, Bisen, ZKTeco, Came, Ditec, Magnet. Tuyệt đối nói không với hàng giả, hàng nhái.
• Tư vấn giải pháp chuyên sâu: Chúng tôi không chỉ bán thiết bị, chúng tôi bán giải pháp. Đội ngũ kỹ sư sẽ tư vấn phương án tối ưu nhất dựa trên nhu cầu thực tế, giúp khách hàng tiết kiệm chi phí nhưng vẫn đạt hiệu quả cao nhất.

Dịch vụ hậu mãi tận tâm

• Hỗ trợ kỹ thuật 24/7: Hệ thống hỗ trợ thông minh kết hợp đội ngũ kỹ thuật viên lành nghề luôn sẵn sàng giải quyết mọi sự cố phát sinh.
• Bảo hành siêu tốc: Chính sách bảo hành rõ ràng, kho linh kiện thay thế luôn có sẵn tại Hà Nội và TP.HCM, đảm bảo hệ thống của khách hàng không bị gián đoạn.

Nếu bạn đang tìm kiếm một đối tác tin cậy, hội tụ đủ Tâm và Tầm để triển khai hệ thống kiểm soát an ninh, hãy liên hệ ngay với IDSUN. Chúng tôi cam kết mang đến sự hài lòng tuyệt đối bằng chất lượng sản phẩm và sự phục vụ tận tụy.

THÔNG TIN LIÊN HỆ IDSUN

• Trụ sở chính: Thôn 4, xã Thanh Trì, Hà Nội
• Hotline Miền Bắc: 0917 603 428
• Chi nhánh phía Nam: 1069 Tân Kỳ Tân Quý, Bình Hưng Hòa, Tp HCM
• Hotline miền Bắc: 0917.603.428 / Hotline miền Nam: 0989.787.875
• Email: cskh.idsun@gmail.com

Câu hỏi thường gặp

1. Barrier tự động có hoạt động được khi mất điện không?

Có. Tất cả các dòng barrier do IDSUN cung cấp đều được trang bị khóa cơ đi kèm. Khi mất điện, bạn chỉ cần dùng chìa khóa mở chốt ly hợp là có thể nâng/hạ cần bằng tay nhẹ nhàng. Ngoài ra, một số dòng động cơ một chiều (DC) có thể tích hợp bình lưu điện để hoạt động thêm một thời gian.

2. Thời gian bảo hành của Barrier là bao lâu?

Thông thường, thân vỏ và động cơ barrier được bảo hành chính hãng 12 tháng hoặc 24 tháng tùy thương hiệu (ví dụ Magnet motor bảo hành 24 tháng). IDSUN hỗ trợ bảo trì trọn đời sản phẩm.

3. Tôi có thể tự lắp đặt barrier được không?

Nếu bạn có kiến thức về cơ khí và điện, bạn hoàn toàn có thể tự lắp đặt theo tài liệu hướng dẫn của IDSUN. Chúng tôi có đội ngũ hỗ trợ kỹ thuật từ xa qua cuộc gọi video để hướng dẫn đại lý và khách hàng tự thi công. Tuy nhiên, để đảm bảo độ chính xác và an toàn cao nhất, chúng tôi khuyến khích sử dụng dịch vụ lắp đặt chuyên nghiệp.

4. Barrier có chịu được mưa nắng ngoài trời không?

Có. Các sản phẩm barrier của IDSUN đều đạt tiêu chuẩn bảo vệ IP54 hoặc IP55, vỏ máy được sơn tĩnh điện cao cấp chống gỉ sét, chịu được điều kiện thời tiết khắc nghiệt tại Việt Nam.

5. Barrier có tích hợp được với hệ thống thẻ từ và máy chấm công không?

Hoàn toàn được. Barrier được thiết kế chuẩn giao tiếp để dễ dàng tích hợp với đầu đọc thẻ tầm xa, máy nhận diện khuôn mặt, phần mềm quản lý bãi xe thông minh, tạo thành hệ thống kiểm soát an ninh khép kín.

Việc nắm vững quy trình thi công barie không chỉ giúp chủ đầu tư giám sát chất lượng công trình tốt hơn mà còn giúp các đơn vị thi công nâng cao tay nghề, đảm bảo uy tín. Một hệ thống barrier được lắp đặt chuẩn kỹ thuật chính là khoản đầu tư thông minh, mang lại sự an tâm và hiệu quả vận hành lâu dài.
